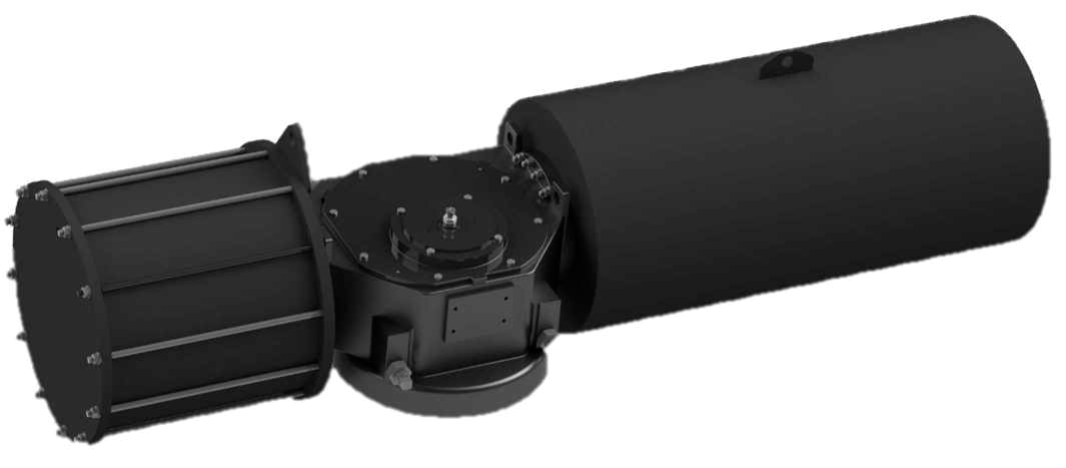

Пневматические ¼-оборотные приводы серии ACSYPF
Принцип работы и конструкция
Приводы серии ACSYPF преобразуют линейное усилие пневмоцилиндра во вращательное движение, создавая крутящий момент для управления арматурой. Ключевые параметры — усилие и момент — зависят от:
- объема цилиндра,
- рабочего давления,
- конфигурации привода.
Два типа исполнения:
- Одностороннего действия (SR) – возврат в исходное положение обеспечивается встроенной пружиной при сбросе давления.
- Двойного действия (DA) – переключение между положениями происходит за счет подачи воздуха в противоположные полости цилиндра.
Модульная конструкция
Привод состоит из:
- Центрального корпуса (стандарт NAMUR),
- Сменных блоков: пневмо-/гидроцилиндр, пружинный модуль, ручной дублер.
Блоки могут комбинироваться с любой стороны цилиндра, что позволяет адаптировать привод под:
- требуемый функционал,
- направление вращения (по или против часовой стрелки).
Технические характеристики
Типоразмеры: от F10 (500 Нм) до F60 (250 000 Нм).
Срок службы:
- Базовый: 2 года или 500 000 циклов.
При регулярном ТО: до 10 лет или 2 000 000 циклов (с заменой изношенных уплотнений и деталей привод приравнивается к новому).
Преимущества серии ACSYPF
- Гибкость настройки под задачи заказчика.
- Соответствие международному стандарту NAMUR.
- Долговечность при своевременном обслуживании.
- Возможность комплектации ручным дублером для аварийного управления.
Применение
Управление шаровыми кранами, заслонками и другой ¼-оборотной арматурой в нефтегазовой, химической и энергетической отраслях.
